Vloerconvectoren
Katherm QK
Artikelnr.:
14241113151524
Catalogusprijs
1.123,00 €
excl. 21% btw
Overzicht
- Alle in de fabriek gemonteerde componenten zijn aangesloten op klemmen
- Aansluitklemmenstrook in zeer kleine afmetingen
- Handige/ruimtebesparende aansluitzone
- Voedingsspanning via on-site voedingen
- Regeling via Kampmann kamerthermostaten of bediening ter plaatse
- Voor snelle aansluiting
- Bespaart montagetijd
- Ventielen optioneel (accessoires)
- Voor een snelle en veilige elektrische aansluiting
- Bespaart montagetijd
- Voor regelingsvarianten: KaControl, -C1 en elektromechanisch 230 V, -00
- Incl. netvoeding 230/24 V
- Kopstuk afneembaar voor het eenvoudig koppelen van convectorputten
- Als zichtafscherming en bescherming tegen vuil
- Van de beproefde en bewezen combinatie koper/aluminium
- Geoptimaliseerd voor luchtdoorstroom en warmteafgifte
- Met grafiet-grijze coating
- Voor een gelijkmatige luchtdoorstroming van de convector – hierdoor hoge warmtevermogens, lage geluidsemissies
Berekenen vermogen
Geluidsvermogen octaafspectrum
Afhankelijk van de toepassing wordt het geluidsvermogen bepaald volgens DIN EN ISO 3741 (in de geluidsruimte), volgens DIN EN ISO 3744 (in de reflectiearme halve ruimte) of volgens DIN EN ISO 9614 (intensiteitsmethode).
Oktave Spektrum
EPD data
Artikelnummer-specifieke LCA-gegevens gebaseerd op geverifieerd EPD volgens EN 15804, te downloaden via The International EPD System. Aparte onderverdeling van de levenscyclusmodules online beschikbaar via de knop "EPD-gegevensblad". De milieueffecten van module B hebben betrekking op 1 jaar gebruik. - A: Product- en bouwprocesfase - B: Gebruik fase - C: Einde levensfase - D: Voordelen en lasten buiten de systeemgrens
Impact Category | A | B | C | D |
---|---|---|---|---|
GWP - Fossil | kg CO₂ eq | 4.15E+01 | 3.01E+00 | 1.37E+00 | -1.62E+01 |
GWP - Biogenic | kg CO₂ eq | -8.96E-01 | 3.25E-01 | 5.47E-04 | -1.24E-02 |
GWP - Luluc | kg CO₂ eq | 5.31E-01 | 1.64E-02 | 7.10E-05 | -1.34E-01 |
GWP - Total | kg CO₂ eq | 4.11E+01 | 3.35E+00 | 1.37E+00 | -1.64E+01 |
ODP | kg CFC-11 eq | 3.54E-06 | 2.11E-07 | 2.82E-08 | -1.14E-06 |
AP | mol H+ eq | 3.90E-01 | 2.40E-02 | 5.73E-04 | -1.96E-01 |
EP - Freshwater | kg P eq | 3.36E-02 | 1.67E-03 | 1.85E-05 | -1.66E-02 |
EP - Marine | kg N eq | 7.91E-02 | 6.39E-03 | 1.95E-04 | -1.83E-02 |
EP - Terrestrial | mol N eq | 4.76E-01 | 3.38E-02 | 2.05E-03 | -2.09E-01 |
POCP | kg NMVOC | 1.41E-01 | 8.10E-03 | 4.90E-04 | -6.20E-02 |
ADPE | kg Sb eq | 4.44E-03 | 3.58E-04 | 4.51E-07 | -3.16E-03 |
ADPF | MJ | 5.70E+02 | 7.24E+01 | 1.42E+00 | -2.03E+02 |
WDP | m³ depriv. | 9.84E+00 | 5.04E-01 | 4.31E-02 | -2.86E+00 |
PM | disease inc. | 2.96E-06 | 9.26E-08 | 8.81E-09 | -1.17E-06 |
IR | kBq U-235 eq | 7.46E+00 | 2.42E+00 | 8.32E-03 | -1.88E+00 |
ETP - FW | CTUe | 2.37E+03 | 1.69E+02 | 5.93E+00 | -1.38E+03 |
HTP - C | CTUh | 1.86E-07 | 5.26E-09 | 2.18E-10 | -8.52E-08 |
HTP - NC | CTUh | 3.59E-06 | 2.24E-07 | 3.12E-09 | -2.13E-06 |
SQP | Pt | 3.03E+02 | 3.54E+01 | 2.02E+00 | -7.91E+01 |
PERE | MJ | 1.62E+02 | 1.39E+01 | 4.84E-02 | -4.09E+01 |
PERM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
PERT | MJ | 1.62E+02 | 1.39E+01 | 4.84E-02 | -4.09E+01 |
PENRE | MJ | 5.70E+02 | 7.24E+01 | 1.42E+00 | -2.03E+02 |
PENRM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
PENRT | MJ | 5.70E+02 | 7.24E+01 | 1.42E+00 | -2.03E+02 |
SM | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
RSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
NRSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
FW | m³ | 2.81E-01 | 3.20E-02 | 1.38E-03 | -1.01E-01 |
HWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
NHWD | kg | 1.95E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
RWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
CRU | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
MFR | kg | 0.00E+00 | 0.00E+00 | 5.93E+00 | 0.00E+00 |
MER | kg | 0.00E+00 | 0.00E+00 | 4.85E-01 | 0.00E+00 |
EE (Electrical) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
EE (Thermal) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
*GWP-GHG | kg CO₂ eq | 4.08E+01 | 2.98E+00 | 1.37E+00 | -1.58E+01 |
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Toebehoren
Regelingsaccessoires elektromechanisch 24 V
Klokthermostaat
Verwarmen/Koelen, 2- en 4-pijps, traploos, met lcd-bedieningsmenu en geïntegreerd tijdschakelprogramma, omschakeling verwarmen/koelen door extern potentiaalvrij contact (laagspanning), 24 V Stelaandrijving, Open/dicht, 1 W, Inbouw, Beschermingsgraad IP 30, Kleur vergelijkbaar met RAL 9010 zuiver wit, Type 30456
Alleen in combinatie met ventielen/ventielsets!
optioneel aansluitbaar, afstandssensor artikelnr. 196000148921
optioneel aansluitbaar, aanlegvoeler art.nr. 196000148922
Geschikt voor: EC-apparaten elektromagnetisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK of Katherm QK nano Vloerconvectoren, 5 PowerKon nano Convectoren
Alleen in combinatie met ventielen/ventielsets!
optioneel aansluitbaar, afstandssensor artikelnr. 196000148921
optioneel aansluitbaar, aanlegvoeler art.nr. 196000148922
Geschikt voor: EC-apparaten elektromagnetisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK of Katherm QK nano Vloerconvectoren, 5 PowerKon nano Convectoren
Artikelnr.:
196000030456
Catalogusprijs
389,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voedingseenheid
voor externe montage buiten de vloerconvector, 85 - 264 V AC, 24 V DC, 36 W, op DIN-rail, Beschermingsklasse II
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 1 Katherm QK Vloerconvectoren, 3 Katherm QK nano Vloerconvectoren, 3 PowerKon nano Convectoren
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 1 Katherm QK Vloerconvectoren, 3 Katherm QK nano Vloerconvectoren, 3 PowerKon nano Convectoren
Artikelnr.:
196901335152
Catalogusprijs
53,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voedingseenheid
voor externe montage buiten de vloerconvector, 86 - 264 V AC, 24 V DC, 47 Hz, 60 W, op DIN-rail, Beschermingsklasse II
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 2 Katherm QK Vloerconvectoren, 5 Katherm QK nano Vloerconvectoren, 6 PowerKon nano Convectoren
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 2 Katherm QK Vloerconvectoren, 5 Katherm QK nano Vloerconvectoren, 6 PowerKon nano Convectoren
Artikelnr.:
196901338401
Catalogusprijs
70,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voedingseenheid
voor externe montage buiten de vloerconvector, 86 - 264 V AC, 24 V DC, 47 Hz, 92 W, op DIN-rail, Beschermingsklasse II
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 4 Katherm QK Vloerconvectoren, 7 Katherm QK nano Vloerconvectoren, 10 PowerKon nano Convectoren
Geschikt voor: EC-apparaten elektromagnetisch 24 V, 4 Katherm QK Vloerconvectoren, 7 Katherm QK nano Vloerconvectoren, 10 PowerKon nano Convectoren
Artikelnr.:
196901338402
Catalogusprijs
101,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren

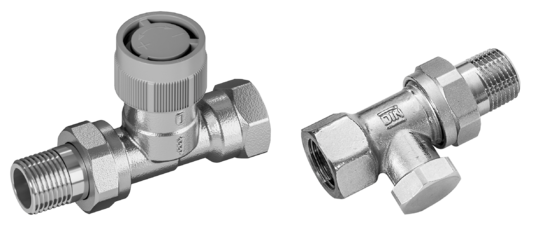

Ventielkits
Ventielkit
bevat 1 vooraf instelbaar ventielonderdeel in doorgangsvorm, 1 thermo-elektrische stelaandrijving 24 V, 1 afsluitbare RVS in doorgangsvorm, Stelaandrijving 24 V, Aansluiting 1/2''
Artikelnr.:
194000142110
Catalogusprijs
135,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Ventielen en retourschroefkoppelingen
Ventielonderdeel
Doorgang, voorinstelbaar, Aansluiting 1/2'', kvs-waarde 1 m³/h, Max. bedrijfsdruk 10 bar
Geschikt voor: Katherm NK 182 (kanaalhoogtes 150 mm en 200 mm), Katherm NK 232/300/380 (alle kanaalhoogtes), DN 15
Geschikt voor: Katherm NK 182 (kanaalhoogtes 150 mm en 200 mm), Katherm NK 232/300/380 (alle kanaalhoogtes), DN 15
Artikelnr.:
194000346909
Catalogusprijs
37,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Voorinstelsleutel
Per project een keer nodig.
Geschikt voor: voorinstelbare ventielonderdelen, ventielkits en convectoraansluitset
Geschikt voor: voorinstelbare ventielonderdelen, ventielkits en convectoraansluitset
Artikelnr.:
194000346915
Catalogusprijs
6,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Afsluitbare retourschroefkoppeling
doorgang, Aansluiting 1/2''
Artikelnr.:
194000145952
Catalogusprijs
20,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Ventielaandrijvingen
Thermo-elektrische stelaandrijving
24 V AC/DC
Geschikt voor: Katherm in de regelingsvariant KaControl -C1 en klokthermostaat type 30456
Geschikt voor: Katherm in de regelingsvariant KaControl -C1 en klokthermostaat type 30456
Artikelnr.:
194000146906
Catalogusprijs
80,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Verstekhoeken
Verstekhoek
Rolrooster Aluminium, natuur geeloxeerd, 90°, Staafdiepte 5 mm, Staafhoogte 18 mm, staafafstand 12 mm, Vrije doorsnede, ca. 70 %
Geschikt voor: Breedte 190 mm
Geschikt voor: Breedte 190 mm
Artikelnr.:
194000142519
Catalogusprijs
630,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Verstekhoek
Rolrooster Aluminium, natuur geeloxeerd, Andere hoeken, Staafdiepte 5 mm, Staafhoogte 18 mm, staafafstand 12 mm, Vrije doorsnede, ca. 70 %
Geschikt voor: Breedte 190 mm
Geschikt voor: Breedte 190 mm
Artikelnr.:
194000142619
Catalogusprijs
730,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Verstekhoek
Lineair rooster Aluminium, natuur geeloxeerd, 90°, Staafdiepte 5 mm, Staafhoogte 18 mm, staafafstand 12 mm, Vrije doorsnede, ca. 70 %
Geschikt voor: Breedte 190 mm
Geschikt voor: Breedte 190 mm
Artikelnr.:
194000142719
Catalogusprijs
435,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Verstekhoek
Lineair rooster Aluminium, natuur geeloxeerd, Andere hoeken, Staafdiepte 5 mm, Staafhoogte 18 mm, staafafstand 12 mm, Vrije doorsnede, ca. 70 %
Geschikt voor: Breedte 190 mm
Geschikt voor: Breedte 190 mm
Artikelnr.:
194000142819
Catalogusprijs
499,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
Montageafdekkingen
Montageafdekking
van hout als bescherming tijdens de inbouwfase, af fabriek geplaatst, roosters worden apart verpakt geleverd
Prijs per strekkende meter
Prijs per strekkende meter
Artikelnr.:
194000100919
Catalogusprijs
16,00 €
excl. 21% btw
Product is toegevoegd
Merklijst weergeven
Om lijsten te maken moet u zich aanmelden, of opnieuw registreren
